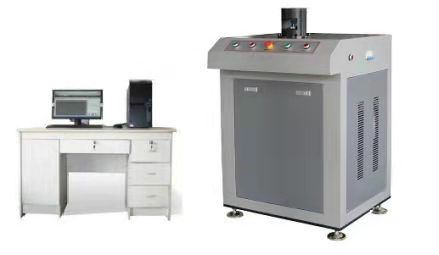

微機控制全自動杯突試驗機

規格型號

GBW-60Z

可試鋼板厚度

標準杯突試驗0.1-2mm，（非標杯突試驗:0.1-3mm）

板材寬度

100mm

沖頭行程

60mm

夾緊活塞行程

19-21mm

沖杯負荷

60kN

夾緊負荷

25kN

試驗模具規格（標準）

沖頭直徑：Φ20±0.05mm，墊模孔徑：Φ33±0.1mm

固定模孔徑：Φ27±0.05mm

標準壓模孔徑：Φ27±0.05mm；（非標定做）

試驗模具規格（非標）

杯突沖頭球徑：Φ15±0.05mm 、Φ8±0.02mm、 Φ3±0.02mm

墊模孔徑：Φ18±0.1mm、 Φ10±0.1mm 、Φ3.5±0.1mm

固定模孔徑：Φ21±0.02mm 、Φ11±0.02mm 、Φ5±0.02mm

數顯分辨率

0.01mm

顯示內容

夾緊力、沖壓力、位移及杯突值、速率，繪力-位移曲線

控制方式

計算機自動實現試驗過程

結構特點

復合油缸、雙油泵供油、光柵尺測量
