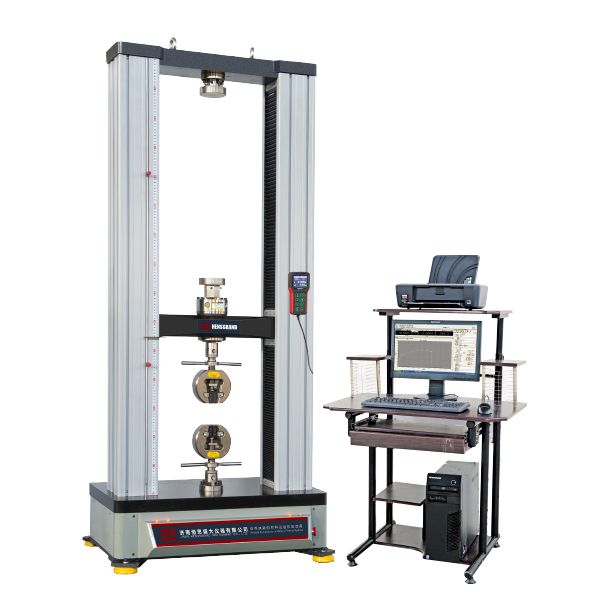

TLW-300微機控制彈簧支吊架壓力試驗機

一、TLW-300微機控制彈簧支吊架壓力試驗機產品概述

微機控制彈簧壓力試驗機應用于大噸位的變力彈簧支吊架，恒力彈簧支吊架，碟形彈簧、橢圓形彈簧、圓柱簧、合簧（瓦片簧）等的靜壓強度試驗。試驗機主機與輔具的設計借鑒了日本島津的先進技術，外形美觀，操作方便，性能穩定可靠。

此彈簧試驗機依據JB/T7796-2005《拉壓彈簧試驗機技術條件》及JB/T8130.2-1999《可變彈簧支吊架》，HG/T20644-1998《變力彈簧支吊架》、JB/T8130-1999《恒力彈簧支吊架》規定規定的技術要求制成。該型拉壓彈簧試驗機主要用于測試各種螺旋彈簧及彈性元件的強度，即在一定的變形量(或高度)下測試彈簧的試驗力或在一定的試驗力下測定彈簧的高度或變形量。

二、TLW-300微機控制彈簧支吊架壓力試驗機產品構成系統：

1、主機：采用門式結構。

2、傳動系統：由減速器、精密絲杠副及導向部分等組成。

3、驅動系統：由交流伺服調速器極其電機實現系統驅動。

4、測量控制系統：試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能。

5、安全保護裝置：式樣斷裂停機、過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。

三、TLW-300微機控制彈簧支吊架壓力試驗機主要技術指標

1、樣式：門式

2、試驗力：300；

3、試驗力分檔：×1、×2、×5、×10、四檔;

4、量程:2%~100%；

5、試驗力準確度；±1%

6、位移分辨率：0.01mm；

7、位移測量準確度：±1%；

8、橫向空間：800mm＜可根據用戶要去更改＞

9、壓縮行程：1500mm＜可根據用戶要去更改＞

10、試驗行程：1500mm＜可根據用戶要去更改＞

11、位移速度控制范圍：0.2mm/min～300mm/min分檔可調

高配：0.01mm/min～500mm/min

12、位移速度控制精度：±1%；

13、試驗機級別：1級

14、變形示值誤差：≤±（500.15L）

15、試驗機尺寸：1200*920*2520mm

16、外觀：應符合GB/T2611要求

17、成套性：符合標準要求

18、保護功能：試驗機有過載保護功能

19、供電電源：220V，50Hz

20、重量：2000KG
