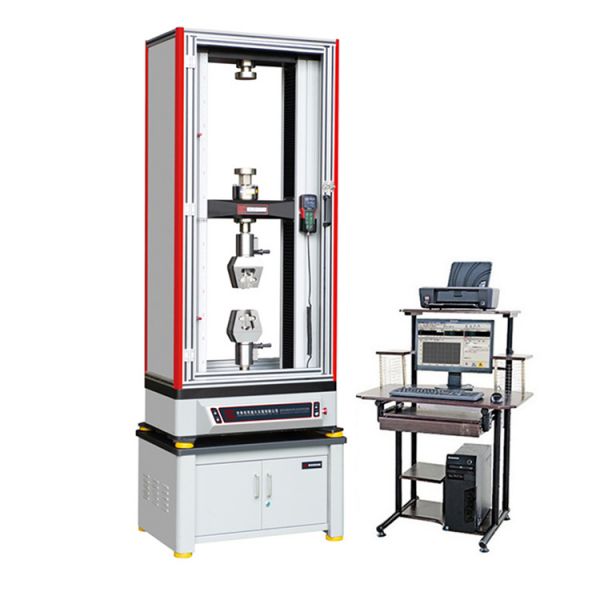

WDW-100雙向拉伸試驗機

產品分類：特殊定做試驗機

產品概述：WDW-100雙向拉伸試驗機以電子伺服控制技術為核心,可進行各類金屬、非金屬材料的雙向拉伸試驗。系統的主要技術單元包括:主機,附具,電線

WDW-100雙向拉伸試驗機可應用于材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等測力試驗。主機中橫梁采用高精度的導桿導向，具有很高的剛性和良好的線性運動特性。豐富的夾具工裝、載荷力傳感器、變形測量傳感器等附件，幾乎可以滿足客戶所有需求。配套的靈活易用的試驗軟件，使用戶試驗過程更加輕松。試驗解決方案涵蓋塑料、金屬、汽車工業、建筑材料、紡織品、紙與紙板、食品和包裝、復合材料等。

WDW-100雙向拉伸試驗機

WDW-100雙向拉伸試驗機 主機標準配置

配置名稱	配置型號或說明	數量
主機	臺式主機	一臺
交流伺服電機	臺灣東元	一臺
交流伺服驅動器	臺灣東元	一套
滾珠絲杠	臺灣ABBA	一套
控制器	HST DTC-350 (基于高端SOC微處理器，全數字閉環電氣系統)	一套
負荷傳感器	廣測	一臺
中文版試驗軟件	TestPilot_MAXTEST	一套
負荷傳感器	100KN	一支
拉伸夾具	X204	一套
壓縮夾具	YS204	一付
計算機	聯想主流配置	一臺
打印機	HPA4彩色噴墨打印機	一臺

WDW-100雙向拉伸試驗機 技術指標

型號	WDW-100D
試驗力	100kN
試驗機級別	1級
試驗力測量范圍	2%～100%FS
試驗力示值相對誤差	±1%以?xún)?nèi)
試驗力分辨力	1/300000FS
橫梁位移示值相對誤差	±0.5%以?xún)?nèi)
位移分辨力	0.001mm
橫梁速度調節范圍	0.001～500 mm/min
橫梁速度相對誤差	≤設定值的±1%
有效試驗寬度	550mm
有效拉伸空間	700mm(標準機型，可按需求定制)
設備重量	800KG
電源	220V±10%；2KW
