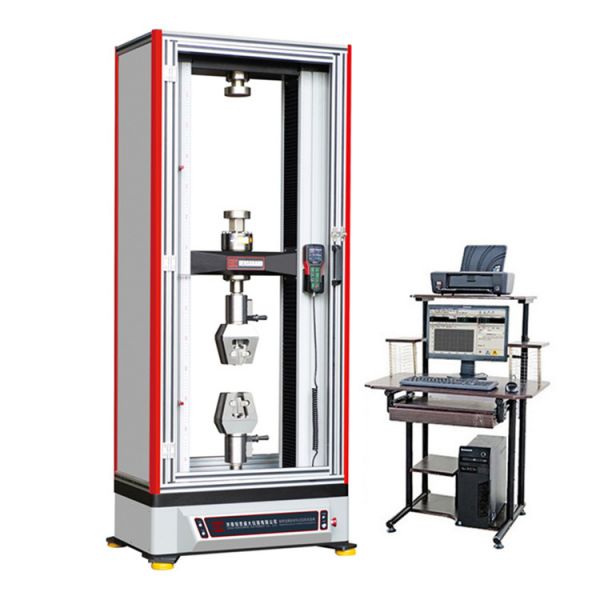

瀝青混合料彎曲試驗機

瀝青混合料彎曲試驗機  儀具與材料技術要求 2.1萬能材料試驗機或壓力機：荷載由傳感器測定，荷載應滿足不超過其量程的80%且不小于量程的20%的要求，宜采用1kN或5kN，分辨率0.01kN。具有梁式支座，下支座中心距200mm，上壓頭位置居中，上壓頭及支座為半徑10mm的圓弧形固定鋼棒，上壓頭可以活動與試件緊密接觸。應具有環境保溫箱，控溫準確至±0.5℃，加載速率可以選擇。試驗機宜有伺服系統，在加載過程中速率基本不變。 2.2跨中位移測定裝置：LVDT位移傳感器。 2.3數據采集系統或X-Y記錄儀：能自動采集傳感器及位移計的電測信號，在數據采集系統中儲存或在記錄儀上繪制荷載與跨中撓度曲線。 2.4恒溫水槽：用于試件保溫，溫度范圍應滿足試驗要求，控溫準確至±0.5℃。當試驗溫度低于0℃時，恒溫水槽可采用1：1的甲醇水溶液或防凍液作冷媒介質。恒溫水槽中的液體應能循環回流。 2.5卡尺。2.6秒表。 2.7溫度計：分度值0.5℃。2.8天平感量不大于O.lg。其他：平板玻璃等。

瀝青混合料彎曲試驗機  方法與步驟3.1準備工作 3.1.1采用本規程T0703瀝青混合料輪碾成型的板塊狀試件，用切割法制作棱柱體試件，試件尺寸應符合長250mm±2.Omm、寬30mm±2.Omm、高35mm±2.Omm的要求。 3.1.2在跨中及兩支點斷面用卡尺量取試件的尺寸，當兩支點斷面的高度（或寬度）之差超過2mm時，試件應作廢。跨中斷面的寬度為b，高度為h，取相對兩側的平均值，準確至0.1mm。 3.1.3根據混合料類型按本規程方法測量試件的密度、空隙率等各項物理指標。 將試件置于規定溫度的恒溫水槽中保溫不少于45min，直至試件內部溫度達到試驗溫度±0.5℃為止。保溫時試件應放在支起的平板玻璃上，試件之間的距離應不小于10mm。 3.1.5將試驗機環境保溫箱達到要求的試驗溫度±0.5℃。 3,1,6將試驗機梁式試件支座準確安放好，測定支點間距為200mm±0.5mm，使上壓頭與下壓頭保持平行，并兩側等距離，然后將其位置固定。 3.2試驗步驟 3.2.1將試件從恒溫水槽中取出，立即對稱安放在支座上，試件上下方向應與試件成型時方向一致。 3.2.2在梁跨下緣正中央安放位移測定裝置，支座固定在試驗機上。位移計測頭支于試件跨中下緣中央或兩側（用兩個位移計）。選擇適宜的量程，有效量程應大于預計撓度的1.2倍。 3.2.3將荷載傳感器、位移計與數據米集系統或X-Y記錄儀連接，以X軸為位移，Y軸為荷載，選擇適宜的量程后調零。跨中撓度可采用LVDT位移傳感器測定。當以高精密度電液伺服試驗機壓頭的位移作為小梁撓度時，可以由加載速率及X-T記錄儀記錄的時間求得撓度。為正確記錄跨中撓度曲線，當采用50mm/min速率加載時，X-T記錄儀的X軸走紙速度（或掃描速度）根據試驗溫度確定。 3.2.4開動壓力機以規定的速率在跨徑中央施以集中荷載，直至試件破壞。
