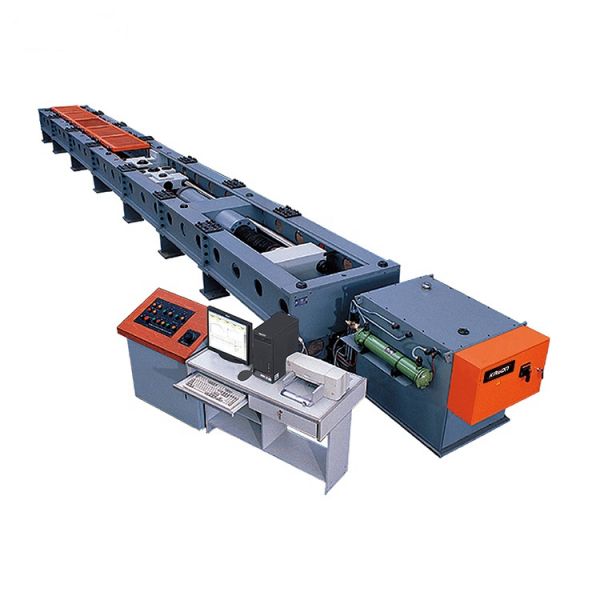

1000KN/100噸微機屏顯臥式拉力試驗機

1000KN/100噸微機屏顯臥式拉力試驗機主機部分：主要用于超長部件的拉伸試驗，可以滿足國家標準關于試驗規定中

的各項標準試驗，可以進行材料或產品的工藝合格性能驗證試驗。 該產品主機是框架式結構，框架前端橫梁與移動橫梁之

間為拉伸空間,拉伸空間可通過移動橫梁進行。 氣彈簧支撐式，全封閉防護罩。 電動調節式移動橫梁。

1000KN/100噸微機屏顯臥式拉力試驗機油源系統：整體式柜式油源控制柜，由液壓泵站、意大利ATSO電液伺服閥、

數據采集系統、計算機等組成一體，操作簡潔方便，在操作、維修、防護、搬運都很方便。 密封件、油管采用知名品牌，

確保做到持久無泄漏現象的發生。 動力源采用知名品牌高壓柱塞油泵，確保長時間使用時系統壓力平穩、油缸運行平穩。

系統設計充分考慮了節能、可靠、安全和環保，油源系統均采用符合環保要求的元件，運轉時噪聲聲級低。 整個系統采用

閉環控制，換向閥，順序閥等均采用知名品牌，反應快、靈敏度高。實時監控負荷、位移、變形等情況，具有跟蹤性、隨動

性、可調性等功能特點，能夠?qū)崿F(xiàn)自動精確控制。

1000KN/100噸微機屏顯臥式拉力試驗機測控系統：該產品測力元件為高精度測力傳感器，位移測量元件采用高線數拉

線式位移傳感器。試驗控制器為專為材料試驗機設計的全數字閉環控制系統。可以設置和選擇各種試驗規程，可以自動精確

控制試驗過程，并自動測量各階段試驗參數，保證了試驗的高精度。

1000KN/100噸微機屏顯臥式拉力試驗機產品技術參數：

主機結構形式：框架式結構；

試驗力：600kN；

試驗機級別： 1級；

試驗力測量范圍：2%-100%FS；

試驗力分辨力：滿量程的1/20000；

試驗力示值相對誤差：±1%；

位移測量分辨力：0.01mm；

位移示值相對誤差：±1%；

電子引伸計標距：50mm；

電子引伸計有效行程：10mm；

變形示值相對誤差：±0.5%；

應力加荷速率范圍：400N/s～40kN/s；

位移加載速度：0.1～100mm/min；

變形加載速度：0.00005～0.05mm/S；

拉伸夾頭間有效間距：6000mm；

油缸行程：1000mm；（可按需定做）

有效跨距：800mm；（可按需定做）

總功率：5.5kVA(AC 380V）+ 0.5kVA（AC 220V）。
